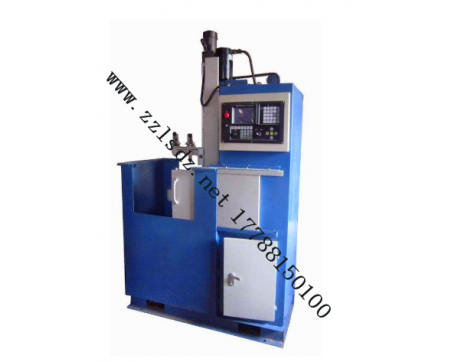

LS-SK-600数控淬火机床设备

LS-SK-600数控淬火机床设备

  • LS-SK-600数控淬火机床设备

热线电话

17788150100

淬火机床主机由床身、双层工作台、上顶座调整滑动机构、上顶总成、工作台移动及传动系统、主轴旋转及传动系统、零件旋转与上顶调整机构,配种平衡,罩框、电气数控部分等组成。
1、床身部分:机床采用焊接床身结构,整体进行去应力退火。主要外露件表面经特殊处理,具有良好的防锈抗蚀性能。
2、上顶调整机构:上顶调整采用电动调整,可实现不同长度工件的装夹。
3、工作台系统:采用步进电机通过变速机构驱动滚珠丝杠实现上工作台的升降运动,移动速度无级可调,传动轻快,导向精度高,定位准确。
4、主轴旋转系统:由异步电机通过变速机构和传动轴驱动主轴旋转。采用变频调速实现零件转速无级调节。
5、罩框:罩框用厚钢板制成。制作精良,外观美观,色泽大方。罩框上部设有玻璃窗及推拉门,既可防止冷却水外溅,又便于装卸零件及监控淬火过程。
6、电气控制部分:电气控制部分由数控系统、变频调速器(如下图)、中间继电器等组成,电源进线:3相,380V,1.5Kw;可存储二十种以上零件的淬火工艺,通过数控键盘可对各种程序进行编程存储。机床设置有失电保护、越位保护等功能,具有较高的可靠性。
主要配置

1、数控系统控制;
2、步进电机驱动;
3、滚珠丝杠传动;
4、圆柱直线导轨导向,滚珠滑块滑动;
5、交流调速电机驱动链轮链条,光杠使工件旋转;
6、交流减速电机驱动丝杠、丝杠是顶升降;
7、电磁阀控制喷水;
8、配有控制加热设备插头。

主要特点编辑
1、采用数控技术,具有连接、同时、分段连接、分段同时等淬火功能。
2、用于轴类、盘类、销类、齿轮类等零件的感应淬火。
3、可配置一体化淬火液循环冷却系统。
4、采用型材结构机身,自动化程度高。

设备类型

1、外圆淬火系列:对各类轴、棒、管、圆形零部件(如轴承、气门等)外圆面进行整体或局部淬火。
2、内圆淬火系列:对各类管材,机械零件的内圆进行整体或局部淬火,如缸套、轴套等。
3、端面、平面淬火系列:对机械零件的端面、平面部位进行整体或局部淬火。
4、异形零件淬火系列:对异形零件的某个面进行整体或局部淬火。
5、特大零件淬火系列:对体积大、质量重的特大零部件进行整体或局部淬火,如船用齿轮、大坝水闸道轨、大型输油管道等
